Analyse dynamique de structures soumises aux effets d'une explosion

L'Eurocode 1 spécifie les différents types d'actions qui peuvent s'appliquer sur les structures. Parmi elles, nous trouvons les actions accidentelles qui sont la plupart du temps de courte durée et dont la probabilité de se reproduire est relativement faible. L'action - explosion en fait partie.

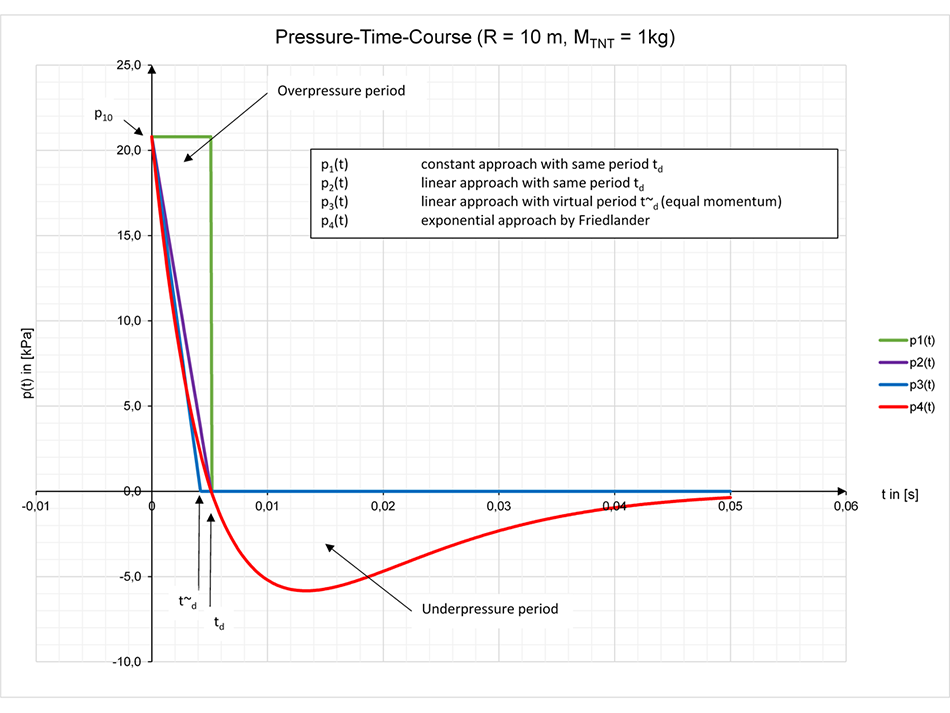

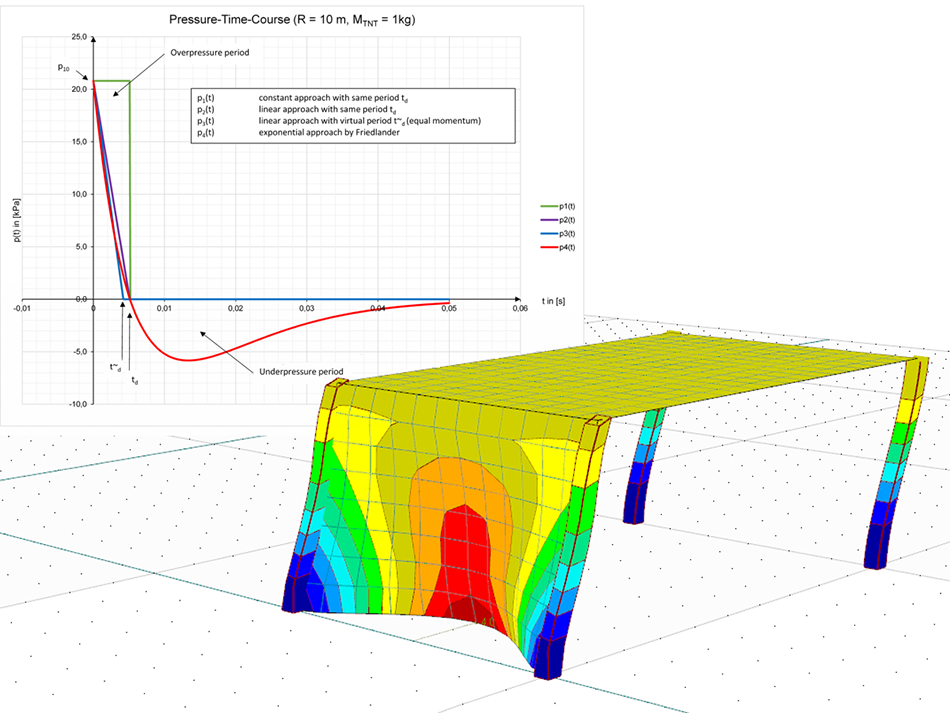

Une explosion est une réaction chimique soudaine et rapide provoquant de grandes variations de pressions et de températures. L'expansion soudaine d'un volume important de gaz crée une onde de choc (blast) pouvant se propager à une vitesse supersonique. De cette variation de pression en résulte le souffle de l'explosion dans un bâtiment, modélisé par une charge soudaine de surpression puis de dépression (image 1).

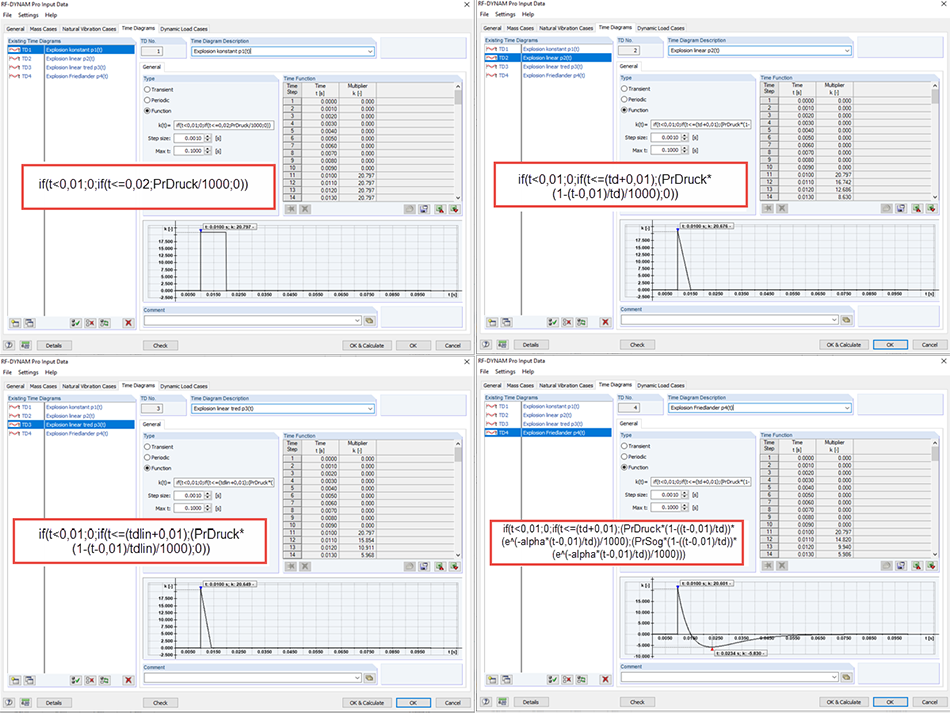

RFEM offre la possibilité de définir directement dans son interface des variables et des paramètres dépendants de formules de calcul (image 2). Ainsi, il est possible de rapidement modifier la distance de l'explosion et la masse de TNT de l'étude.

Le module RF-DYNAM Pro Forced Vibrations permet de réaliser une analyse dynamique pour laquelle l'intensité d'une charge (force nodale, linéique ou surfacique) peut être liée à une formule de calcul dépendant du temps sur un intervalle de temps donné.

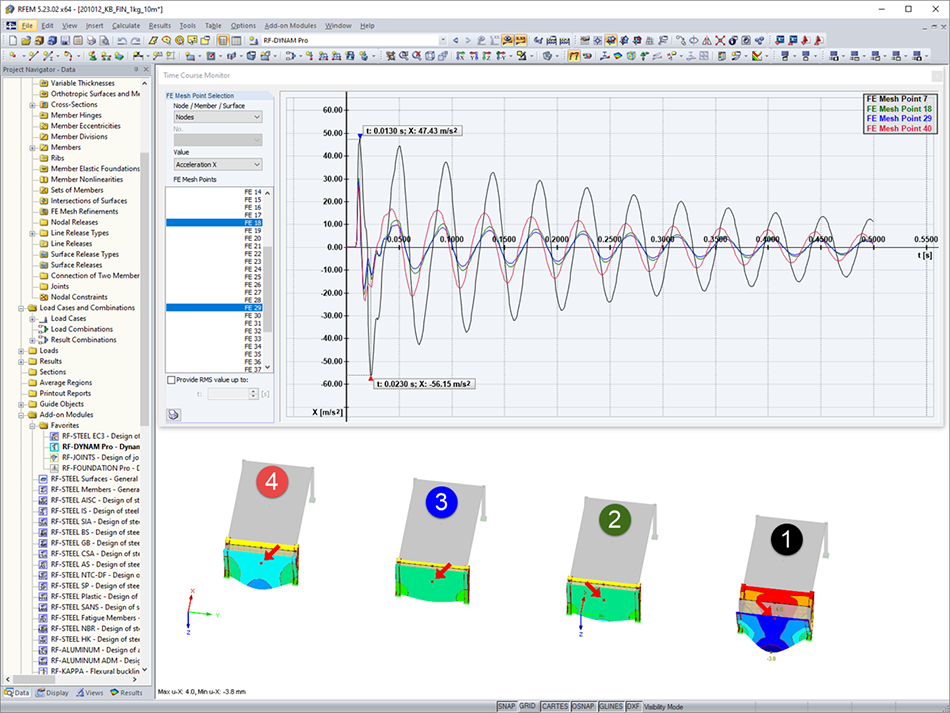

Les résultats de l'analyse dynamique du souffle de l'explosion sont disponibles graphiquement sur le modèle RFEM. Des résultats spécifiques aux n?uds peuvent être affichés sous forme de diagramme de temps (images 3 et 4).

Le logiciel de calcul par éléments finis RFEM et le module d'analyse dynamique RF-DYNAM Pro ? Forced Vibration rendent possible la réalisation d'étude de structures soumises au souffle d'une explosion. Ce type d'analyse peut être nécessaire sur des silos, des réservoirs ou des lieux de stockage de matières sensibles, mais également sur des études de structures ou de façades pour lesquelles le risque d'explosion doit être considéré.

Retrouvez notre article complet sur l'analyse dynamique de structures soumises au souffle d'une explosion : https://www.dlubal.com/fr/support-et-formation/support/base-de-connaissance/001660
