Conception et calcul des assemblages rigides selon EN 1993-1-8

Avec la dernière mise à jour des logiciels de calcul de structure RFEM et RSTAB, le nouveau module additionnel RF-/JOINTS Steel -Rigid a été intégré pour satisfaire tous les besoins de conception et de calcul des assemblages rigides en charpente métallique.

Trois types d'assemblages rigides sont possibles :

- Assemblages poteau-poutre rigides par platine d'about

- Assemblages poutre-poutre par platines d'about

- Assemblages poutre-poutre par éclisses

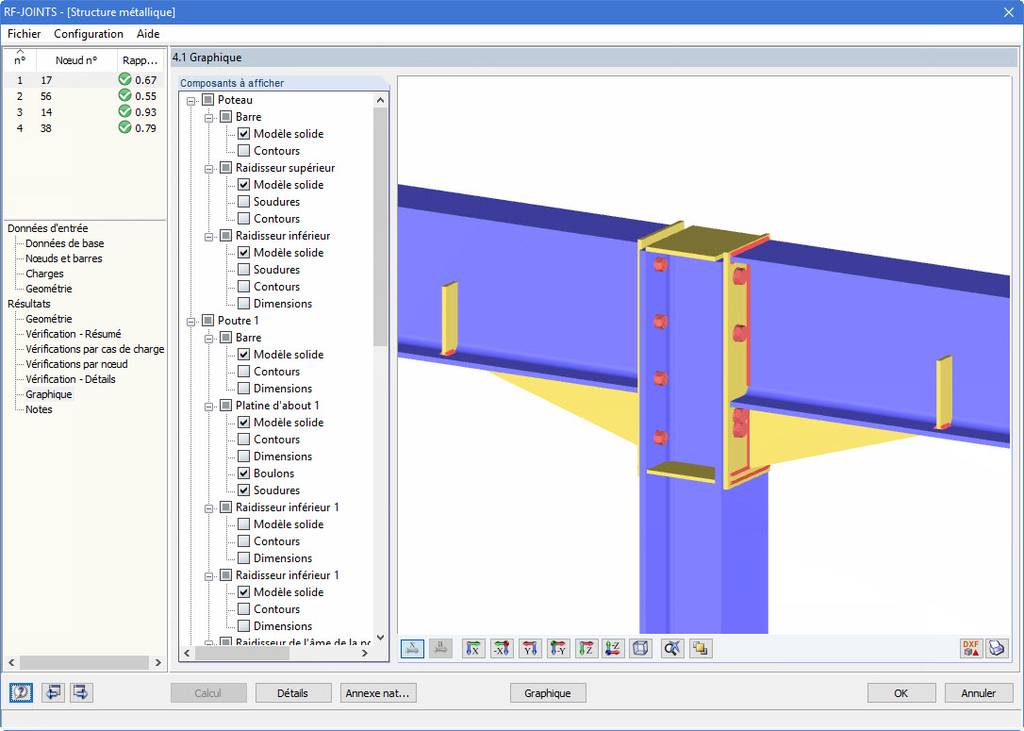

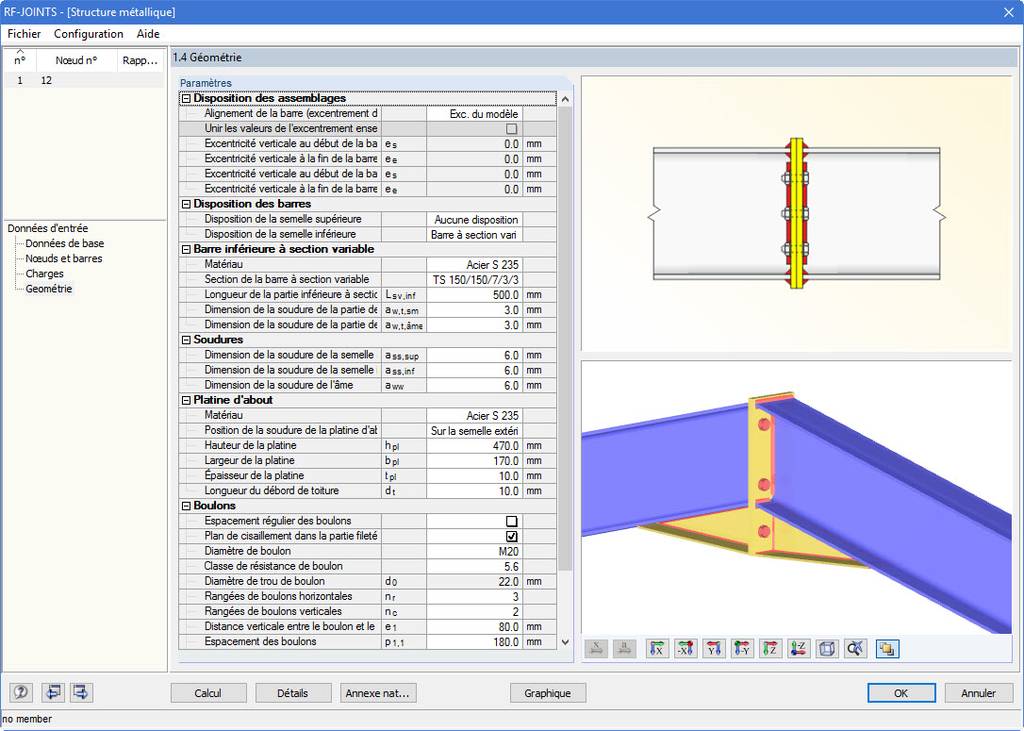

Lors de la conception d'un assemblage, l'affichage graphique se met à jour de façon interactive en fonction des dimensions et paramètres sélectionnés. Ainsi, l'utilisateur peut contrôler visuellement la conception de l'assemblage avant d'effectuer les vérifications normatives.

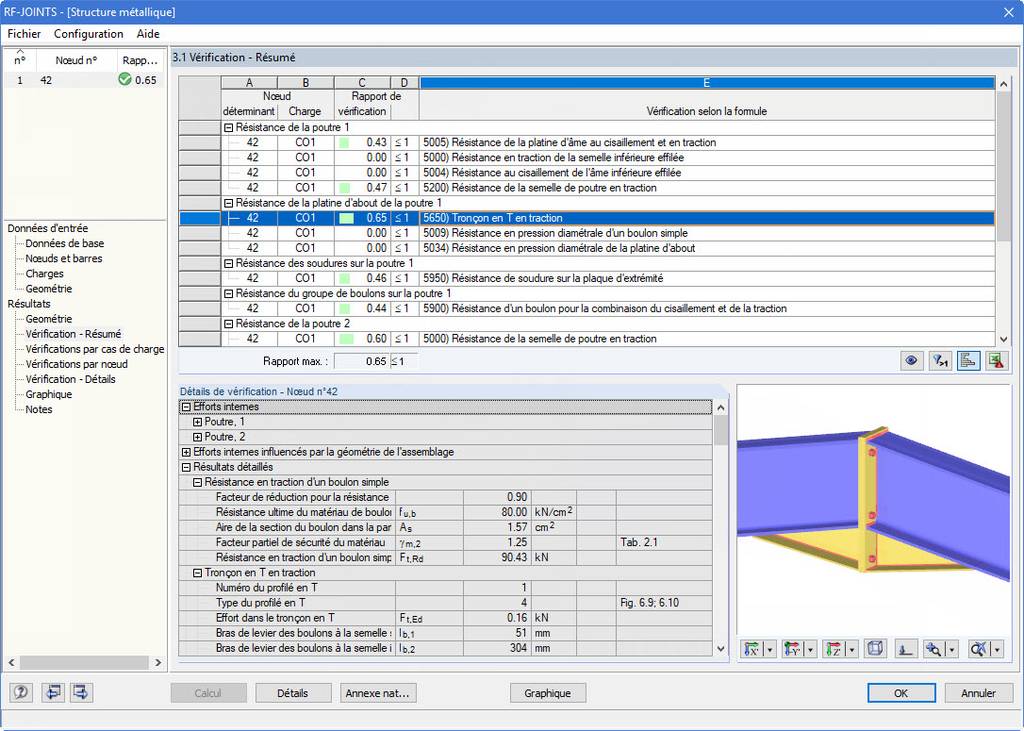

RF-/JOINTS Steel -Rigid effectue les vérifications selon l'Eurocode 3 (EN1993-1-8) et fournit les différents résultats intermédiaires.

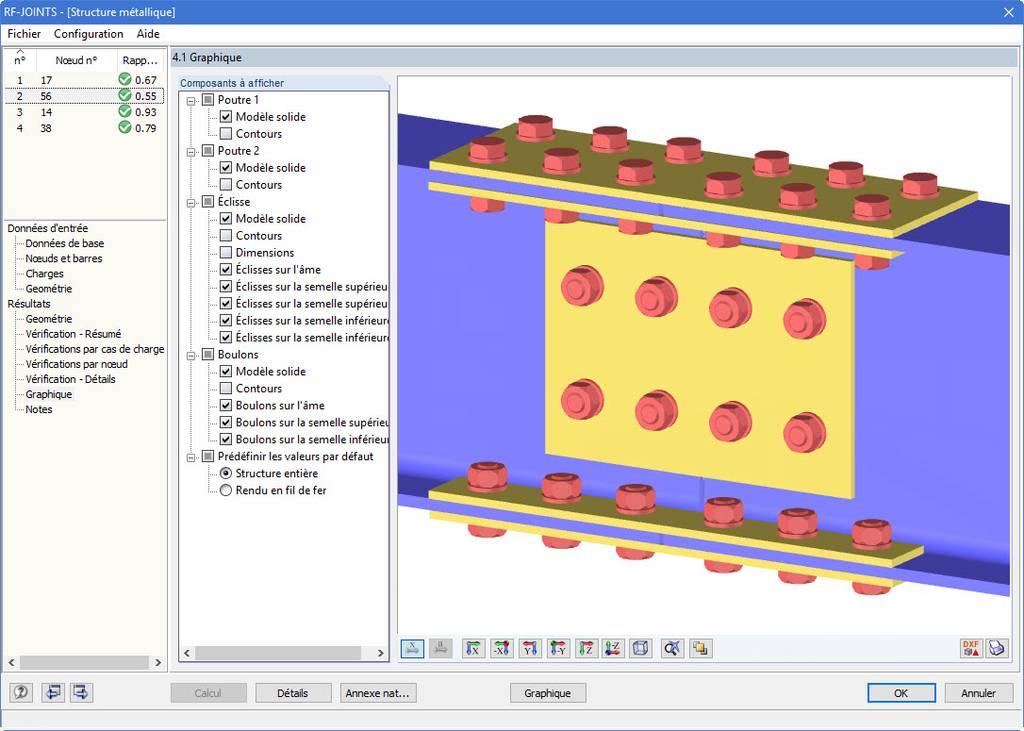

Le rendu graphique 3D de l'assemblage peut être utilisé pour générer les sorties nécessaires pour la fabrication et l'exécution. Il est possible d'ajouter les vues à la documentation de notes de calcul. Cette modélisation 3D de l'assemblage peut également être exporté au format *.dxf.
