Dlubal Software | Projet de construction d'une école maternelle suivant la méthode BIM

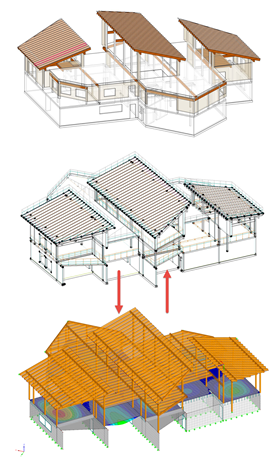

Le modèle analytique comportant les sections, matériaux, charges, etc. a été exporté vers RFEM grâce à l'interface directe et calculé aux éléments finis.

Travail selon la méthode BIM

Le bureau AGA-Bau-Planungs GmbH basé à Kustein dans le Tyrol, a réalisé l'étude complète du projet. La maquette numérique a servi durant toutes les phases du projet; c'est-à-dire de l'étude architecturale (conception, calcul, contre-calcul et conception finale) jusqu'à la production en usine de la charpente (données CNC pour le montage).

Les ingénieurs d'AGA-Bau ont adopté le concept BIM comme méthode de travail depuis plus de dix ans. Au-delà de la conception architecturale, AGA-Bau réalise le calcul de structure, l'étude électrique et des fluides de ses projets dans un environnement 3D. Vu que le bureau a déjà effectué avec succès plusieurs projets internationaux selon la méthode BIM, le choix de la ville s'est porté sans hésitation sur AGA Bau pour ce projet de 3,5 millions d'euros.

Présentation technique du projet

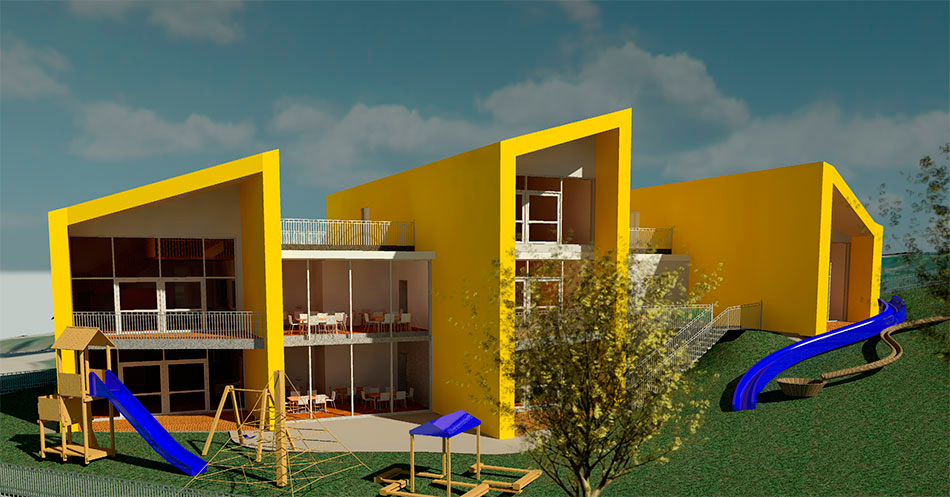

Les voiles et dalles du rez-de-chaussée sont en béton armé. Une structure poteau-poutre est élevée au-dessus du rez-de-chaussée. Les bâtiments principaux de trois étages et de toitures à un seul versant nous rappellent des canines. Ces bâtiments sont reliés entre eux par des balcons vitrés permettant d'avoir une vue sur les étages en-dessous.

La structure en bois est contreventée dans la direction longitudinale et transversale par des portiques recouverts de voiles en bois en panneaux OSB. L'école maternelle a une surface exploitable de 1 400 m2.

L'avantage d'une planification BIM ne se résume par qu'aux économies de temps et de ressources. Cette méthode permet à tous les acteurs du projet, y compris l'équipe de l'école, d'être impliqués dans le processus de construction.

« En général, il convient de mentionner que le travail selon la méthode BIM est rentable, même pour les petits projets ou les petits bureaux d'étude », a souligné Anton Gasteiger, le gérant d'AGA-Bau.
