Exportation du ferraillage des éléments filaires (poteaux, poutres, ...) et surfaciques (dalles, voiles) de RFEM vers Revit

Lorsque vous importez un modèle à partir de Revit dans RFEM ou inversement, les informations des objets (poteaux, poutres, etc...) sont conservées et le modèle est créé ou mis à jour dans le programme de destination. Pour l'exportation d'un modèle calculé de RFEM vers Revit, les résultats (efforts internes, déformations, résultats d'armatures) sont également transférés.

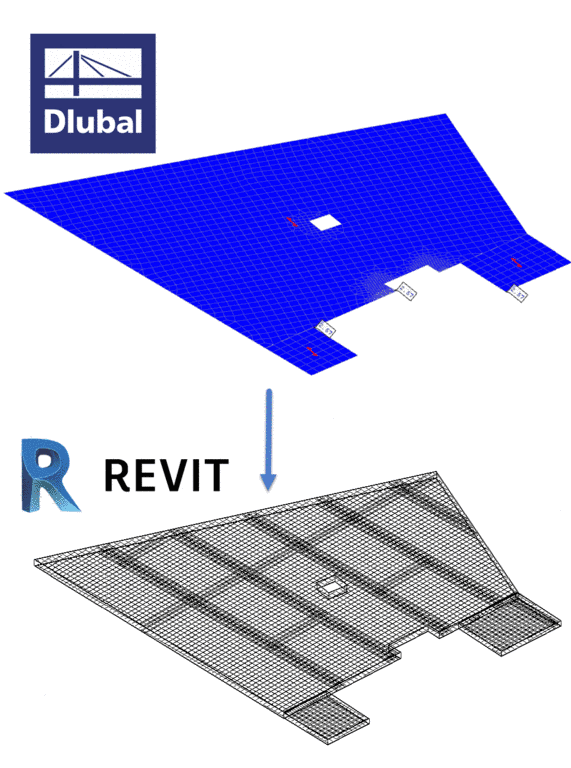

Depuis les dernières versions de RFEM 5, vous avez la possibilité d'exporter les armatures des surfaces et des barres comme des objets d'armature dans Revit.

La procédure est simple : la première étape consiste à calculer les armatures nécessaires dans le module RF-CONCRETE Surfaces et/ou RF-CONCRETE Members.

Dans le module RF-CONCRETE Surfaces, vous pouvez définir le ferraillage sur les surfaces via des zones rectangulaires, polygonales ou circulaires. Après le calcul et le positionnement automatique du ferraillage dans le module RF-CONCRETE Members, vous avez également la possibilité d'ajuster manuellement la position des armatures logitudinales, des étriers et cadres.

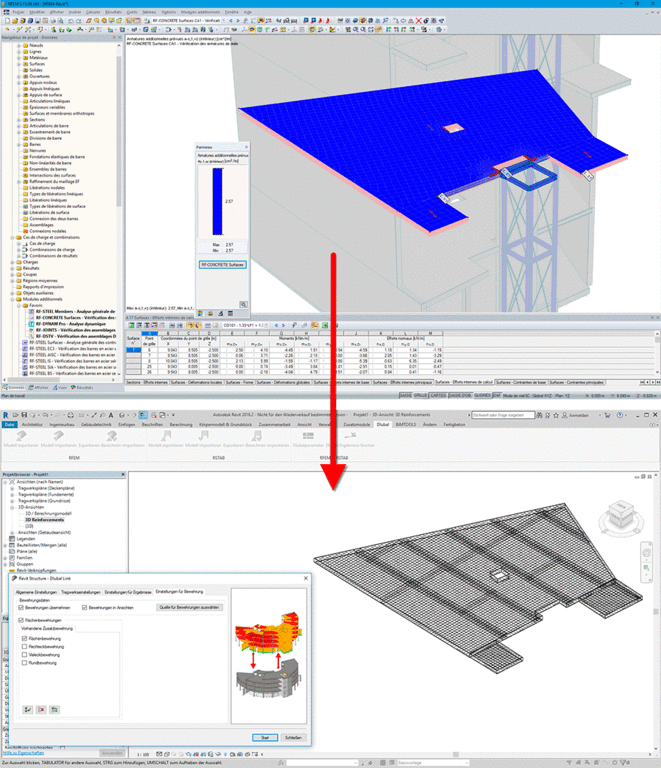

Dans la barre d'outils de REVIT, vous cliquez sur le menu Dlubal pour demander à importer le modèle RFEM. Dans les paramètres d'importation, vous pouvez activer la récupération des armatures pour les surfaces et les barres.

La récupération des armatures sur le modèle Revit permettent à l'utilisateur de créer rapidement ses plans de ferraillage.
