Exportez des armatures de RFEM vers Revit

Lorsque vous importez un modèle à partir de Revit dans RFEM ou inversement, les informations des objets (poteaux, poutres, etc...) sont conservées et le modèle est créé ou mis à jour dans le programme de destination. Pour l'export d'un modèle calculé de RFEM vers Revit, les résultats (efforts internes, déformations, résultats d'armatures) sont également transférés.

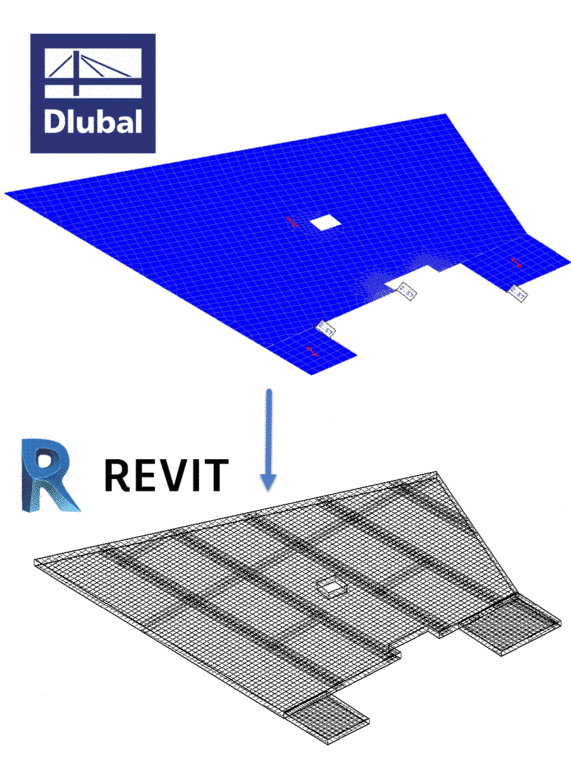

Depuis la version RFEM 05.14.01, vous avez la possibilité d'exporter vos armatures de surface comme objets d'armature dans Revit.

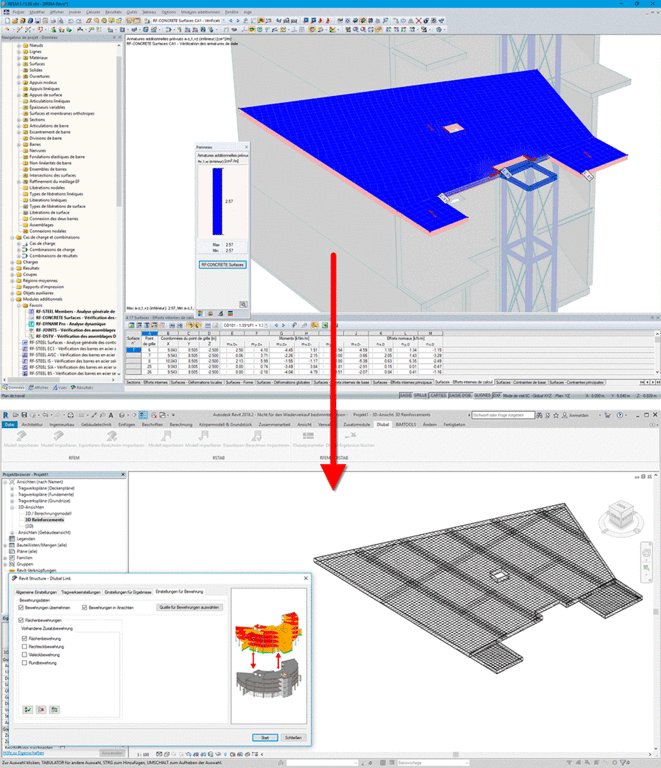

La procédure est simple : La première étape est de déterminer les armatures nécessaires dans le module RF-CONCRETE Surfaces. Grâce au module, vous sélectionnez les zones de ferraillage à transférer à l'aide d'une sélection rectangulaire, polygonale, circulaire ou par surface. Démarrez l'export à l'aide du bouton « Export direct vers Revit » et paramétrez le transfert d'armatures selon vos besoins.

Les résultats des armatures importées dans Revit permettent à l'utilisateur de créer son plan de ferraillage.
