Le logiciel RFEM a été utilisé pour le calcul de la plus longue passerelle suspendue du monde en République tchèque

06.07.2022

En mai 2022, la nouvelle passerelle Sky Bridge a été inaugurée dans la région de Dolní Morava, en République tchèque. Avec une longueur de 721 m, elle est la plus longue passerelle du monde. La passerelle a été dimensionnée et réalisée par TAROS NOVA a.s. avec le logiciel de calcul RFEM 5.

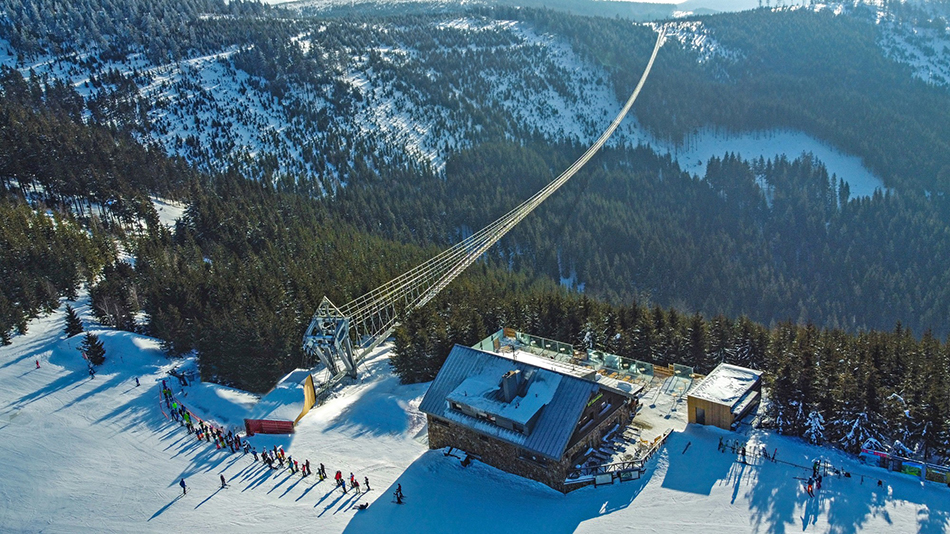

La nouvelle passerelle relie deux chaînes de montagnes situées à plus de 1 000 m d'altitude au-dessus du niveau de la mer dans la région de Dolní Morava, en République tchèque.



Les câbles de suspension principaux FLC 76 (Fully Locked Coil) de 698,6 m de long sont ancrés à des pylônes en acier situés de part et d'autre de la vallée. La passerelle est sécurisée contre le vent sur toute sa longueur par un système de câbles ancrés aux semelles en béton des versants situés sous la passerelle.

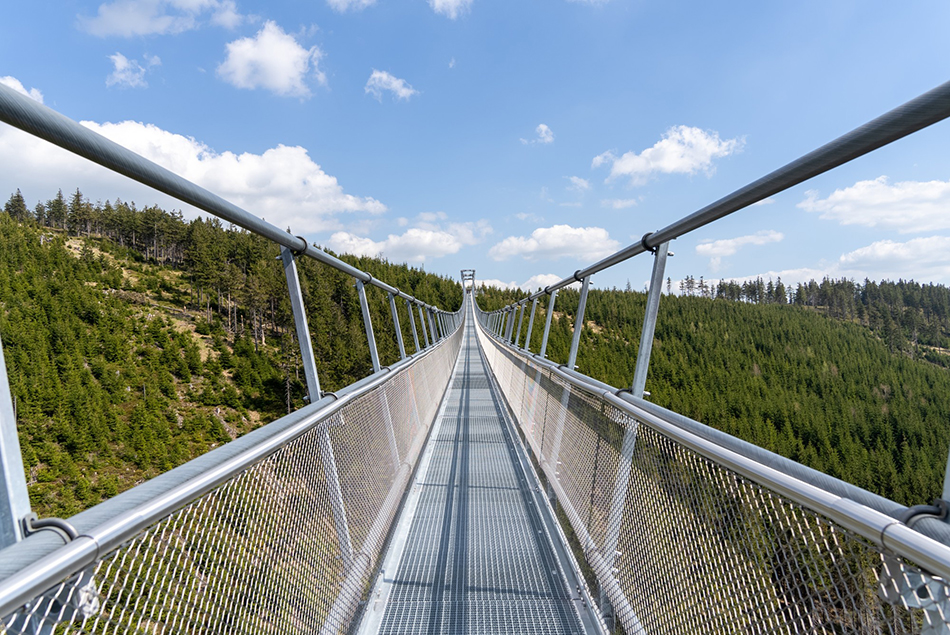

Le tablier du pont se compose de sections de pont de 3,0 m de long et de 1,2 m de large. Celles-ci sont composées de barres longitudinales atypiques entre lesquels des grilles antidérapantes sont soudées. Les câbles principaux FLC 56 sont reliés à un tendeur spécial d'un poids d'environ 4 tonnes. Celui-ci assure la tension des câbles à l'endroit où la tension s'affaiblit à cause des changements de température et des charges accidentelles.

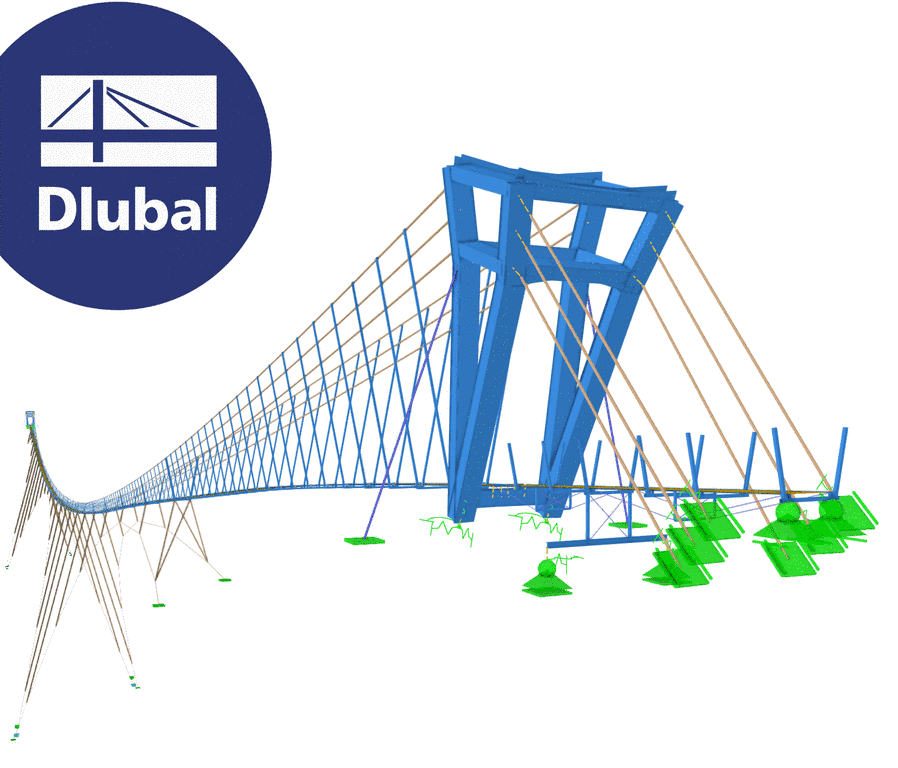

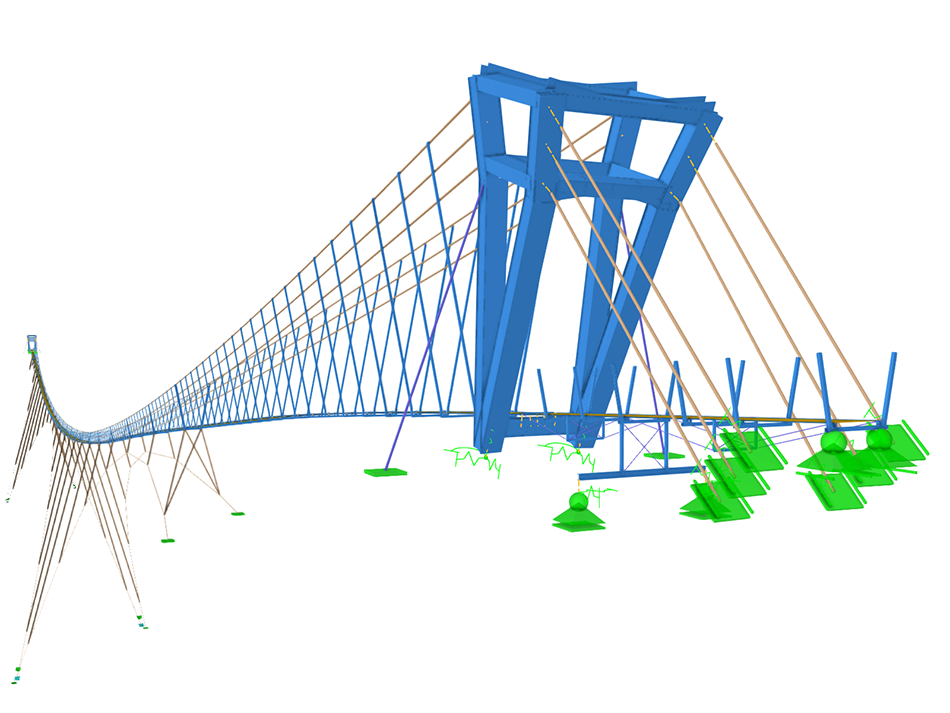

Un modèle 3D avec des éléments barres a été créé dans RFEM 5 afin de trouver la solution conceptuelle la plus appropriée pour la construction de la passerelle. Au total, 16 variantes de modèles de calcul ont été créées, qui se distinguaient par le nombre de câbles porteurs principaux, la flèche et la conception des câbles de sûreté.



De plus, plusieurs modèles partiels de pièces de structure ont été créés, principalement à l'aide d'éléments surfaciques. Les modèles partiaux ont été principalement utilisés pour le calcul détaillé du pylône en acier et des assemblages structuraux.

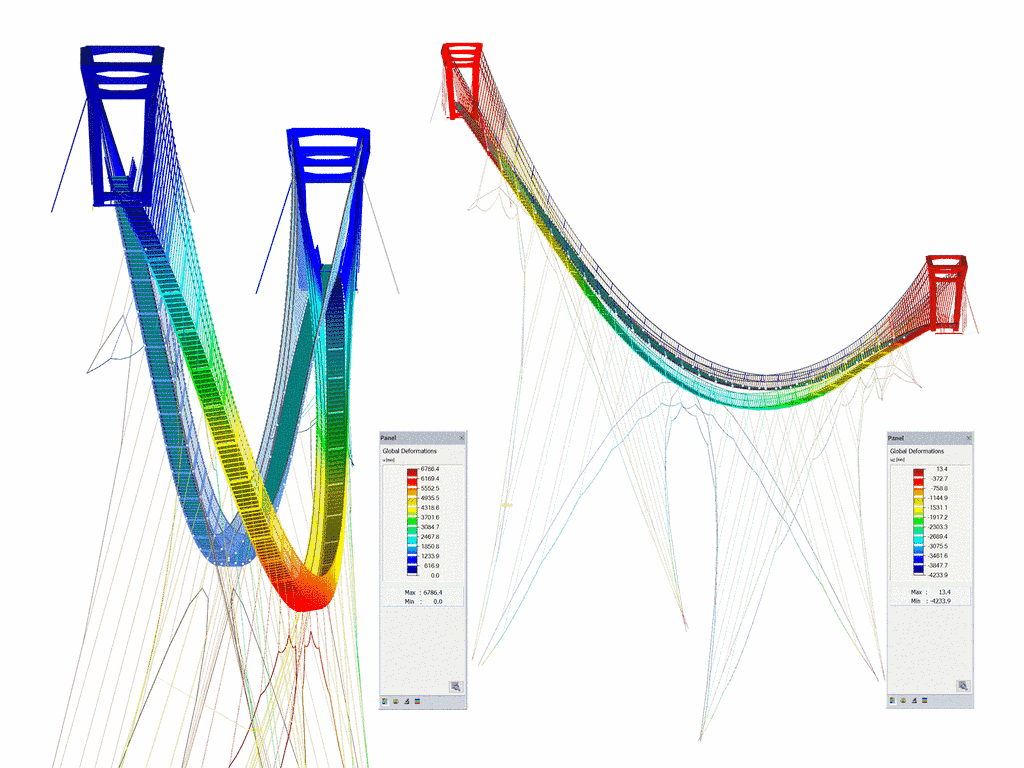

Pour le calcul de la passerelle, les charges constantes, de précontrainte, de neige et de vent ont été considérées. Le calcul non linéaire a été effectué selon la théorie des grandes déformations.



Pour consulter l'article, veuillez cliquer sur le lien suivant : ow.ly/SeqY50JKykA

Les versions d'essai de 90 jours des logiciels RFEM 6 et RSTAB 9 peuvent être téléchargées sur la page suivante : ow.ly/RLOD50G8TbN
