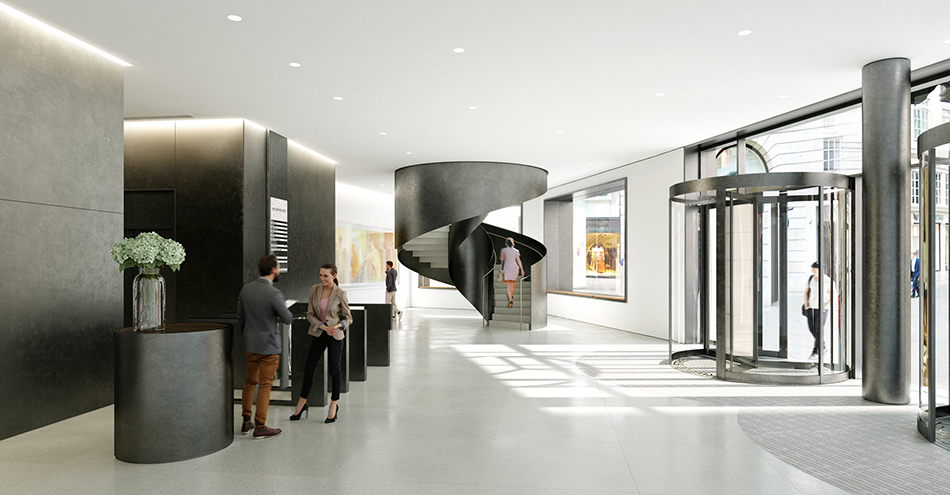

Le logiciel RFEM utilisé pour le calcul d’un escalier métallique en colimaçon situé dans un immeuble de bureaux à Londres

17.11.2022

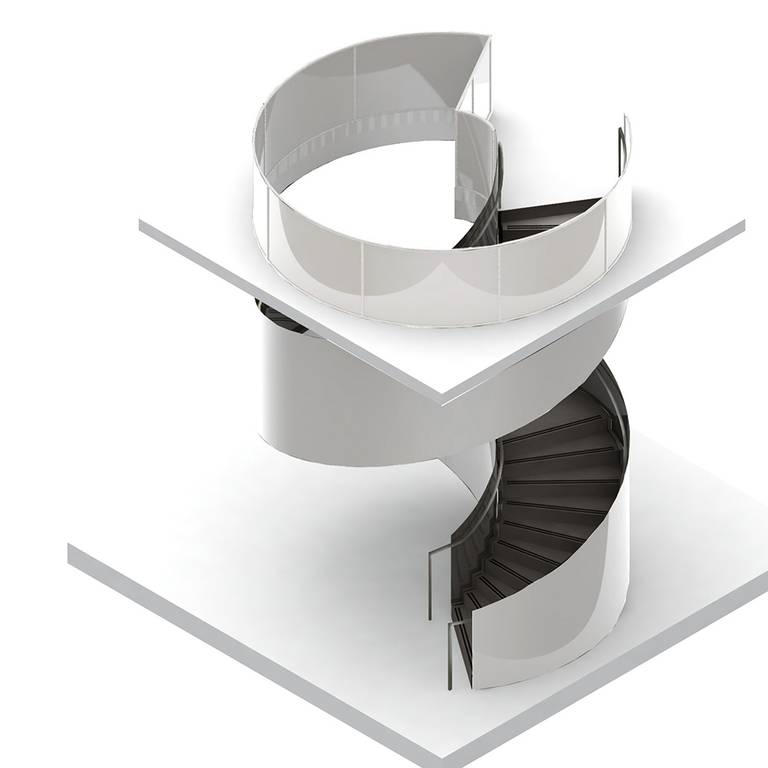

Sur la base du modèle BIM du fabricant, les ingénieurs de la société Matrix ont créé un modèle d'analyse aux éléments finis 3D.

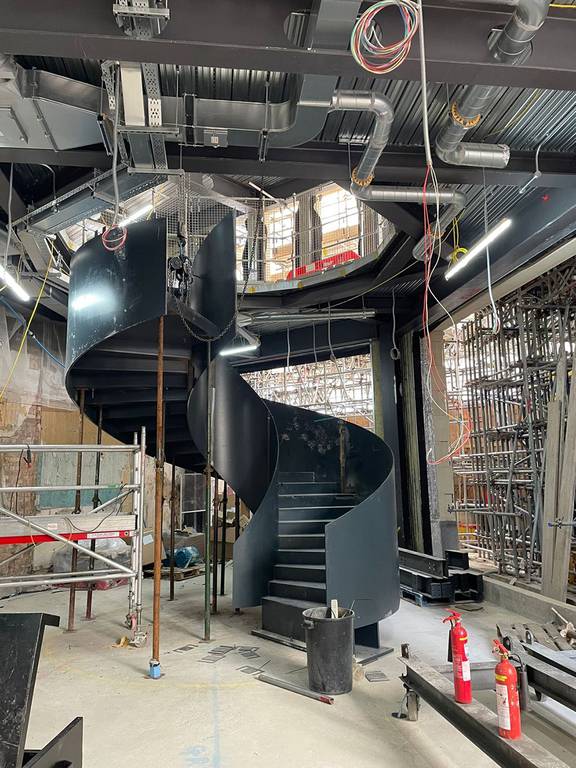

Cet escalier en colimaçon réalisé par la société D Wilson Architectural Metalworks Ltd est composé de limons et de marche réalisés en tôle pleine d’épaisseur 25 mm avec une qualité d'acier S275. Les limons ont une hauteur d’environ 1,40 m et servent également de garde-corps. Le palier d’étage est composé de poutres métalliques fixées dans la trémie.

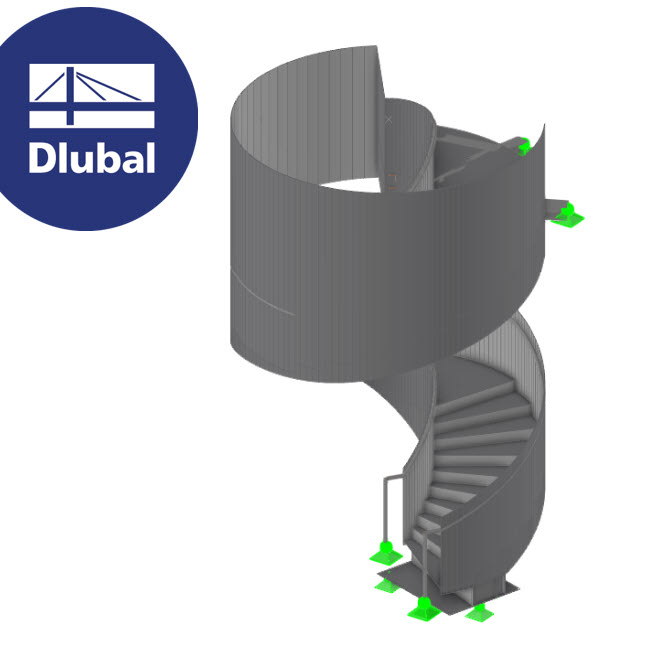

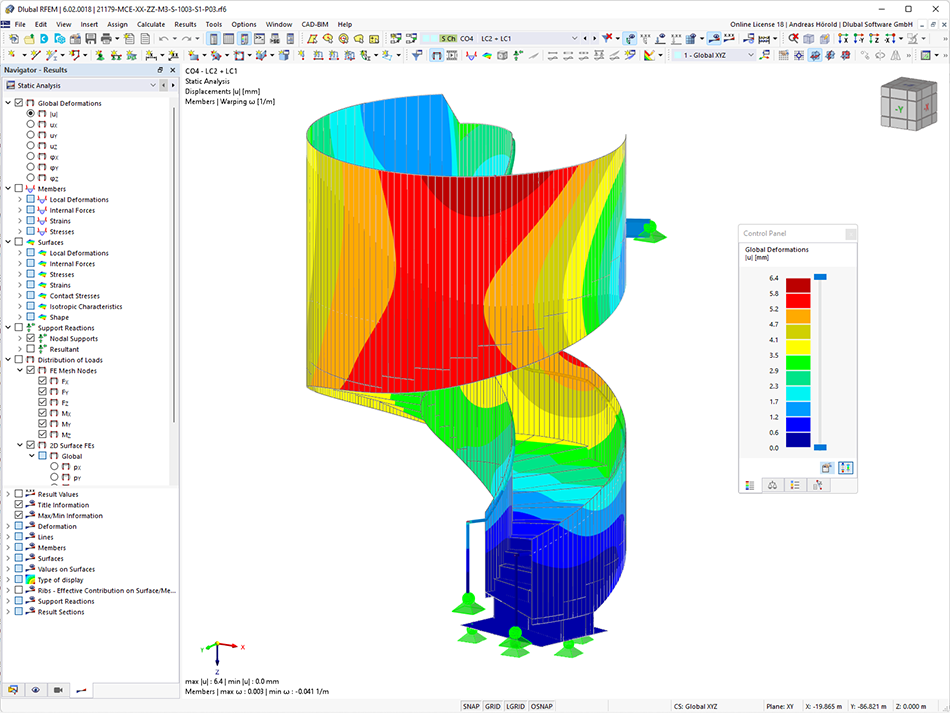

Le modèle calculé sur RFEM est composée majoritairement d’éléments surfaciques. L’analyse aux éléments finis a permis de contrôler les différentes contraintes dans toute la structure. De plus, il a fallu s'assurer que la déformation de l'escalier soit réduite au minimum afin d'éviter tout endommagement du sol en terrazzo.





Les modules complémentaires Vérification de l'acier et Analyse contrainte-déformation ont été utilisés afin de réaliser des justifications selon l’Eurocode 3 avec l’annexe nationale du Royaume-Uni sur les éléments barre et les contrôles de contrainte dans les surfaces.



Pour consulter l'article, veuillez cliquer sur le lien suivant : http://ow.ly/IvKP50LEECZ

Les versions d'évaluation de 90 jours des logiciels RFEM 6 et RSTAB 9 peuvent être téléchargées sur la page suivante : http://ow.ly/RLOD50G8TbN
