Nouvelle version de Plancal Nova V14.1

21.09.2018

L'équipe produit de Plancal nova a choisi de répondre à beaucoup de vos demandes d'améliorations sur le logiciel pour vous faciliter la conception de vos réseaux MEP.

Découvrez les principales nouvelles fonctionnalités :



Catalogues de tubes et raccords hydrauliques

Des catalogues de tubes et raccords hydrauliques 3D sont disponibles dans la nouvelles version et peuvent être exploités :

- Soit dans le cadre d'une modélisation 3D, par exemple pour la création de plans de préfabrication

- Soit dans le cadre de la production filaire vers 3D de réseaux de chauffage et d'alimentation sanitaire

Les catalogues correspondent soit à des systèmes génériques (ex : Tubes PER flexibles, tubes acier à souder, tubes cuivre selon DIN EN 1057), soit à des systèmes de fabricants (ex : Geberit Mapress, Girpi System'O). Ils prennent en charge les types de raccordement (à emboîter, à souder, etc.), les données techniques (numéro d'article, désignation, etc.) ainsi que différents niveaux de détails pour la géométrie.



Production filaire en 3D des réseaux d'alimentation sanitaire et de chauffage

Concevez vos réseaux d'alimentation sanitaire et chauffage à l'aide de nos palettes d'outils filaires, dimensionnez votre installation, et enfin générez le résultat en 3D !

- Facilité de mise en oeuvre de la production 3D.

- Génération de pièce réelles, avec gestion des types de raccordements

- Prise en charge des nourrices de distribution et flexibles

- Exploitation des données techniques et de calcul du modèle 3D généré (rapports, étiquettes dynamiques)

- Export IFC des réseaux 3D avec données techniques et de calcul

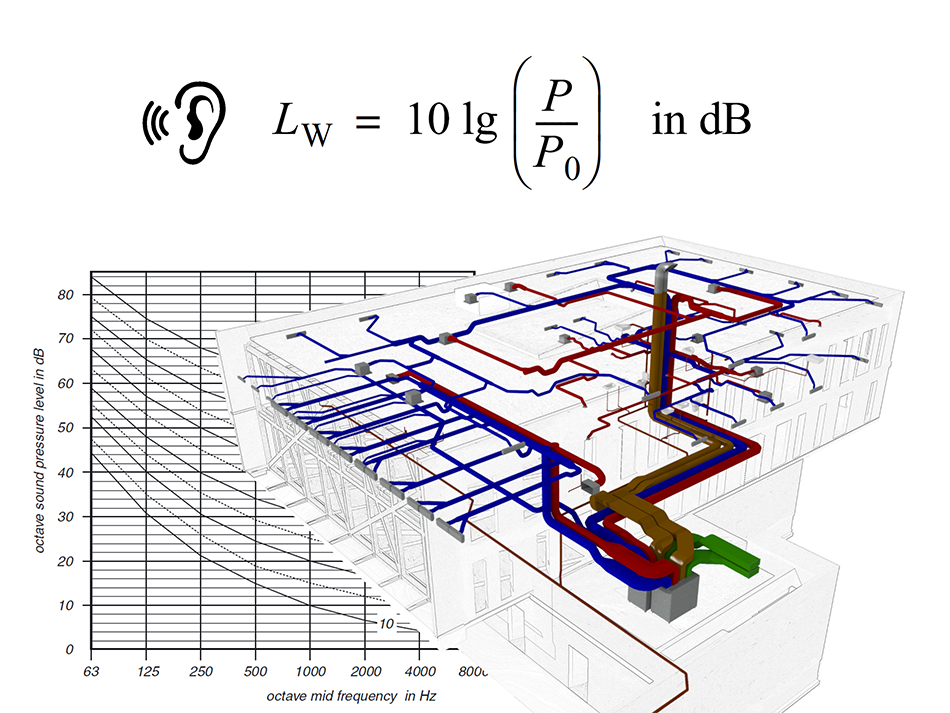

Calcul acoustique des réseaux de ventilation

Déterminez la propagation du bruit depuis la source du réseaux jusqu'aux terminaux de vos réseaux aérauliques 3D !

- Calcul de la puissance acoustique selon la norme VDI 2081

- Possibilité de saisir, pour chaque élément d'équipement, la courbe de génération de bruit (ex : ventilateur), et/ou la courbe d'atténuation sonore

- Tables de valeurs de propagation des raccords et gaines selon VDI 2081

- Exploitation des résultats sous forme de rapports et étiquettes dynamiques

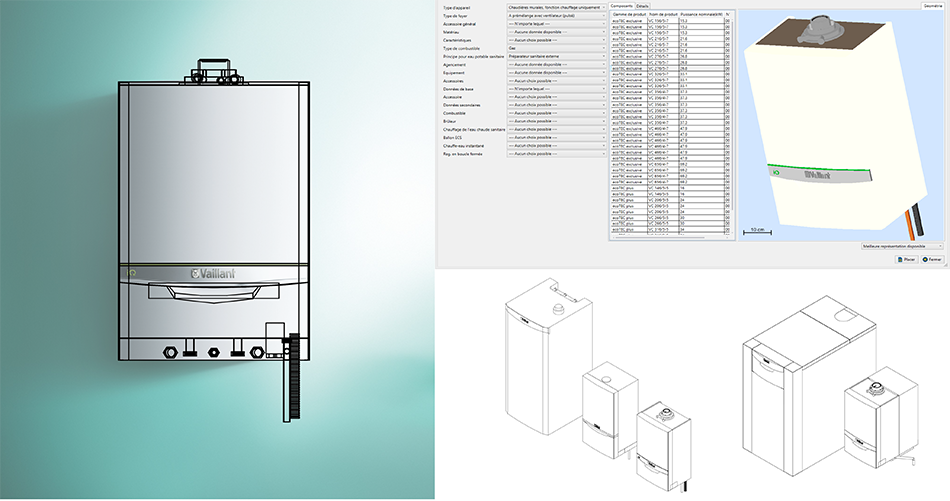

Sélecteur VDI3805 d'éléments de production de chaleur

La norme VDI3805 est un standard permettant aux industriels de modéliser et ainsi mettre à disposition leurs gammes de produits dédiées MEP sous la forme d'un standard reconnu et adapté à l'ingénierie des fluides.

Plancal nova V14.1 propose un sélecteur VDI3805 - fascicule 3 (chapitre dédié aux productions de chaleur) permettant de sélectionner puis placer sur le dessin des éléments tels qu'une chaudière ou un ballon ECS.

- Données fabricants

- Haut niveau de détails et légèreté de la géométrie 3D proposée

- Points de connexion pour le raccordement d'éléments 3D hydrauliques

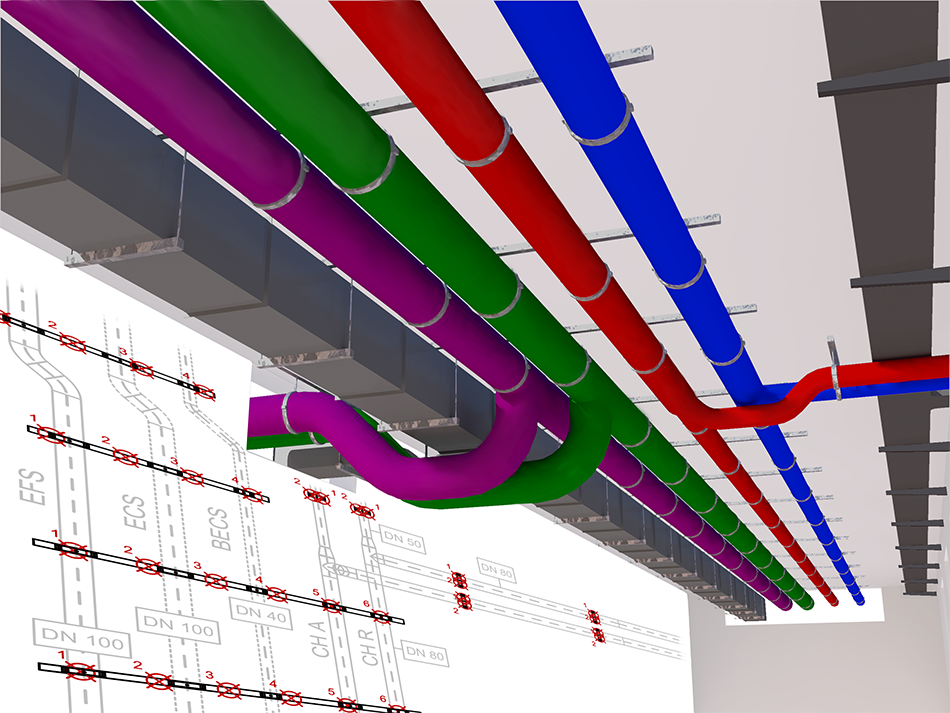

Supportage de gaines

Notre tout nouveau module CAO innovant permet de générer facilement des supportages de gaines via une détection automatiques des positions et des sections des différents réseaux !

Modélisez vos supportages dans votre modèle 3D à l'aides d'objets génériques, exportez le résultat en 2D ou en IFC, et générez automatiquement les futurs points de fixation (Field Points) à transmettre votre station d'implantation (Robotic Total station / RTS [Lien URL]) pour la mise en oeuvre sur chantier !

- Outil dédié de définition et de gestion des supportages via des coupes automatiques

- De nombreux types de supportages génériques (consoles, rails, colliers, profils et tiges de suspension, etc...)

- Génération automatique de la géométrie du supportage en fonction de l'agencement spatial des réseaux

- Détection des porteurs (plafond,mur, etc...) à partir de l'architecture nova, d'un DWG 3D ou d'un modèle IFC

- Une fois les supportages modélisés, les Field Points peuvent être automatiquement générés
