La conception architecturale de l’hôtel de ville rénové de Jabbeke par OYO est...

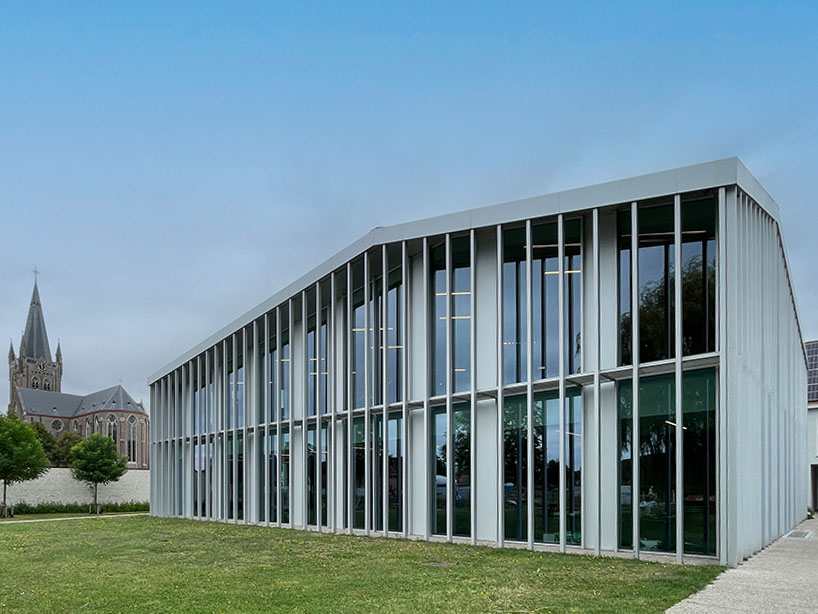

La conception architecturale de l’hôtel de ville rénové de Jabbeke par OYO est particulièrement légère et transparente grâce aux grandes façades vitrées et aux espaces de bureaux ouverts.
. Cette conception légère et transparente est rendue possible grâce à la structure porteuse en acier qui est renforcée par une cage d’ascenseur en béton excentrique. La conception structurelle des deux éléments résistants à la charge a été réalisée par Cobe (Consultants building & engineering), à l’aide du logiciel d’analyse structurelle Diamonds.

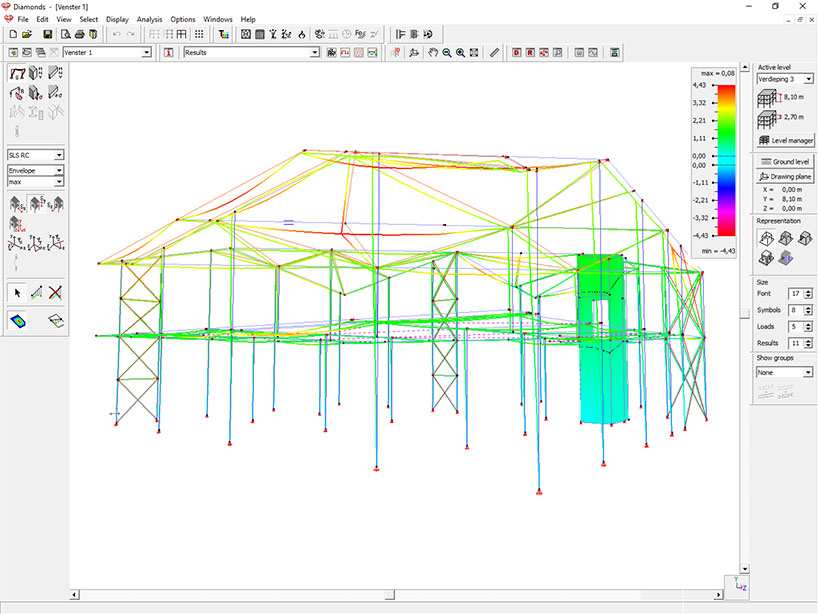

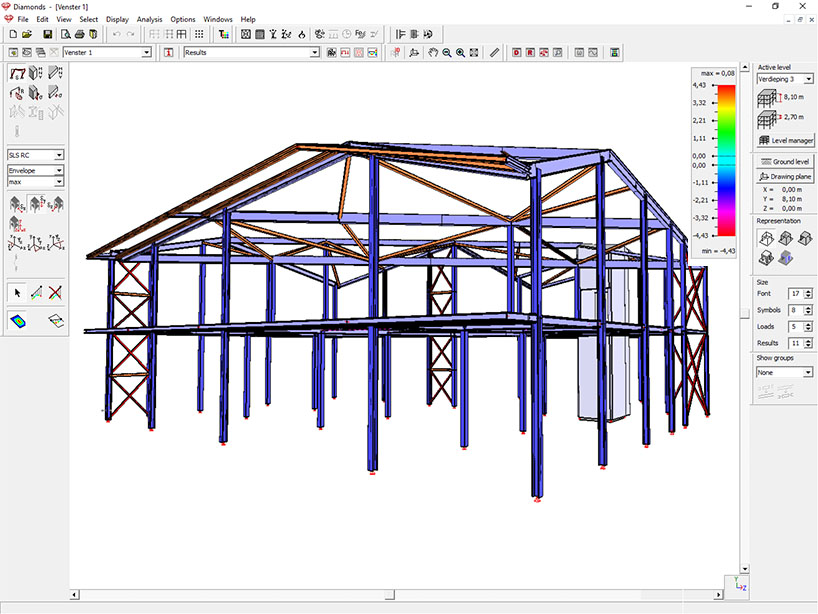

« L’analyse structurelle 3D à l’aide de Diamonds se prête parfaitement à la conception d’un concept durable pour une structure hybride telle que celle de l’hôtel de ville de Jabbeke », explique l’ingénieur de projet Bruno De Maegd. « En premier lieu, il y a le calcul des quantités d’armature pour la cage d’ascenseur en béton. En outre, la structure en acier peut être conçue sur la base des contrôles de code concernant la résistance et la stabilité (flambement/ déversement), en tenant compte de la position d’éléments de contreventement supplémentaires. En raison de la position excentrée de la cage d’ascenseur, il est nécessaire de soutenir la structure en acier à plusieurs endroits stratégiques le long du périmètre du bâtiment. Diamonds permet de déterminer ces emplacements de manière efficace.
En partie grâce aux nombreux ajustements effectués pendant la phase de conception, le modèle d’analyse structurelle Diamonds est devenu un véritable « modèle tout-en-un ». Ce modèle Diamonds s’est avéré être un instrument essentiel pour un suivi efficace du projet, nous fournissant à tout moment une version actualisée de la conception structurelle.
Et au fait, je tiens à souligner que Diamonds contient de nombreuses fonctions utiles pour construire un tel modèle d’analyse 3D à partir de zéro. Je commence généralement par définir une série de points dans un plan de référence horizontal. Grâce aux puissantes fonctions d’extrusion et d’intersection de Diamonds, un modèle d’analyse 3D peut ensuite être construit en très peu de temps. »
« Ce projet illustre clairement l’efficacité avec laquelle Diamonds peut être utilisé pour une large gamme d’analyses structurelles », ajoute Koen Van Nevel. « La flexibilité est d’une grande importance, car Cobe dispose d’un portefeuille de commandes particulièrement varié. De plus, je continue d’être impressionné par la capacité de Diamonds à développer des modèles d’analyse structurelle pratiques qui correspondent aux meilleures pratiques de mise en œuvre. »
Ce projet a été calculé avec le logiciel de calcul de structures Diamonds. En savoir plus sur Diamonds
