World of Volvo – symbole de l'avenir de la construction durable, mais aussi un hommage au paysage scandinave et à ses habitants

Ce matériau se compose de plusieurs couches de bois coupées avec précision, puis collées ensemble à l'aide d'un adhésif structurel spécialisé. En outre, WIEHAG a calculé avec précision les connexions en acier entre les éléments en bois. Compte tenu de l'architecture complexe de cette structure en bois, un niveau de précision exceptionnellement élevé était nécessaire. Pour la conception 3D, le traçage et la mise en fabrication et l’assemblage des éléments en bois et en acier, y compris le contrôle des machines CN et l'échange de données BIM, WIEHAG utilise le logiciel de construction bocad. La production assistée par ordinateur chez WIEHAG a permis de découper et de préfabriquer les éléments courbes avec une précision absolue.

Les défis du projet World of Volvo :

- Réduire au minimum les raccords en acier visibles (conformément aux exigences de l'architecte) ;

- Commander les matériaux avant l'achèvement du modèle de conception ;

- Créer le modèle en se basant sur la séquence d'assemblage des phases de construction.

- Commander les quantités correctes de matériaux, en veillant à ce que les numéros de repères soient identiques pour chaque phase de construction et chaque assemblage.

- Gestion de volumes de données importants en raison d'un grand nombre d'éléments de connexion.

Fonctionnalités, modules et interfaces de bocad pour la mise en œuvre :

Exportation IFC pour la coordination du modèle BIM avec d'autres corps de métier/architectes (Suède).

Intégration transparente des modifications du modèle dans les plans (pour la fabrication et l'assemblage).

Création de dessins d'assemblage incluant les fixations et les attaches en tant que dessins de construction groupés.

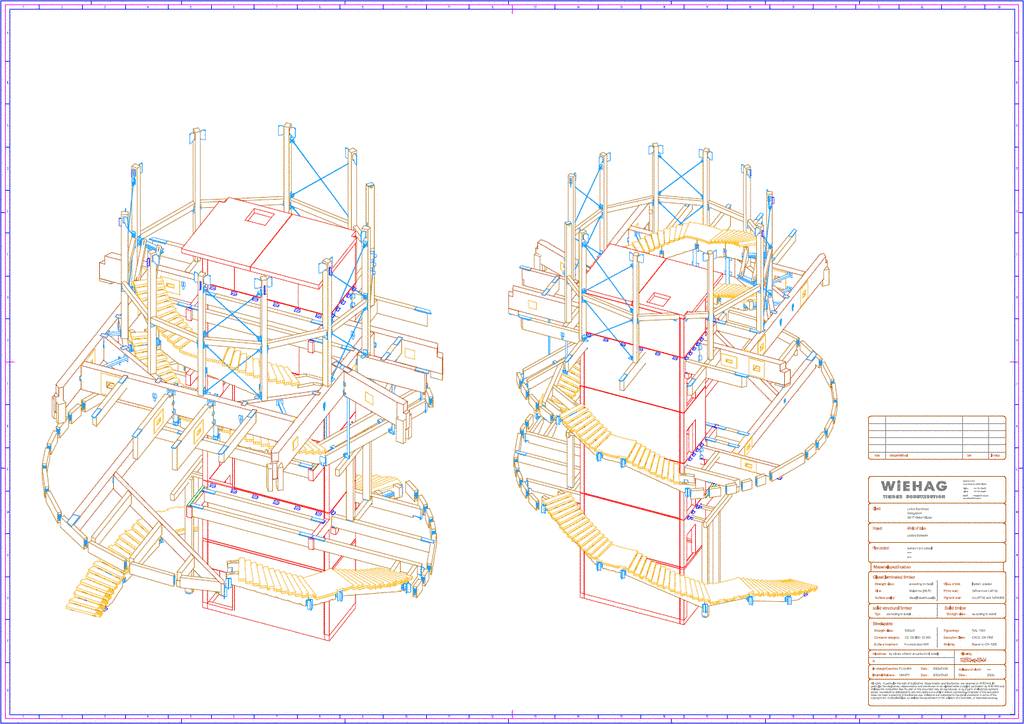

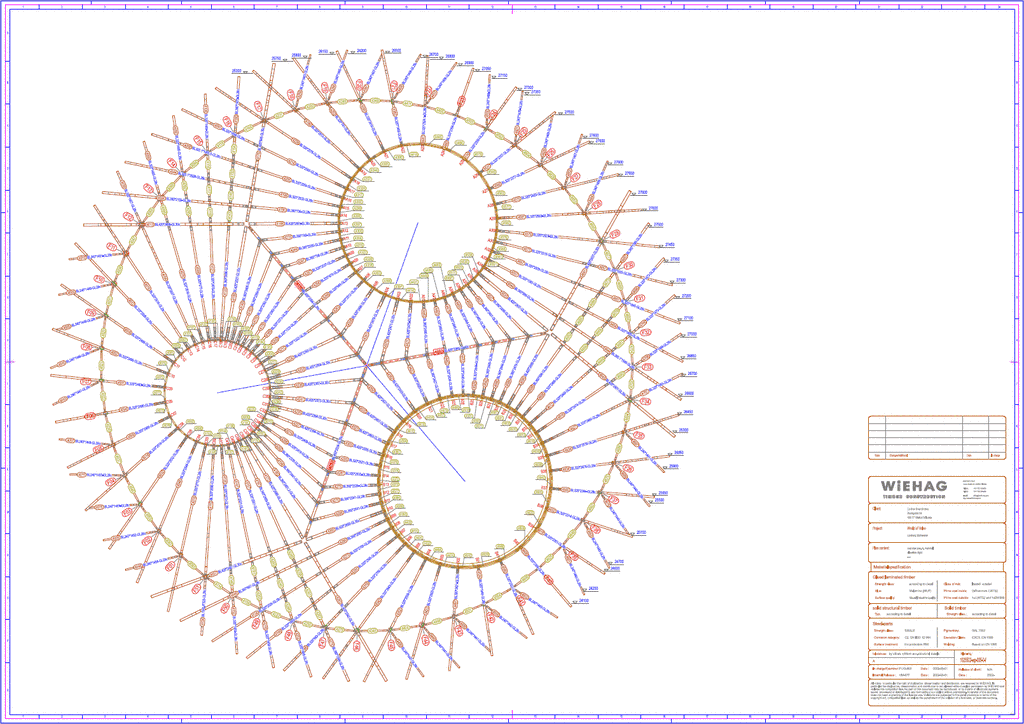

Exemples de plans : plan d'ensemble de conception et de validation d'une zone du bâtiment.

Légende couleurs :

Rouge = béton/béton armé (dans la construction en bois, uniquement comme référence pour les raccords)

Marron = poutres lamellées collées

Bleu = éléments en acier (les barres diagonales sont des contreventements/raidisseurs).

Jaune = panneaux en bois (escalier en panneaux CLT, panneaux de renforcement aux ouvertures des poutres en panneaux BFU/hêtre).

Crédits photos : WIEHAG, photographe James Silverman.
