Logiciel de modélisation BIM dédié aux pylônes de transmission électrique et de télécommunication

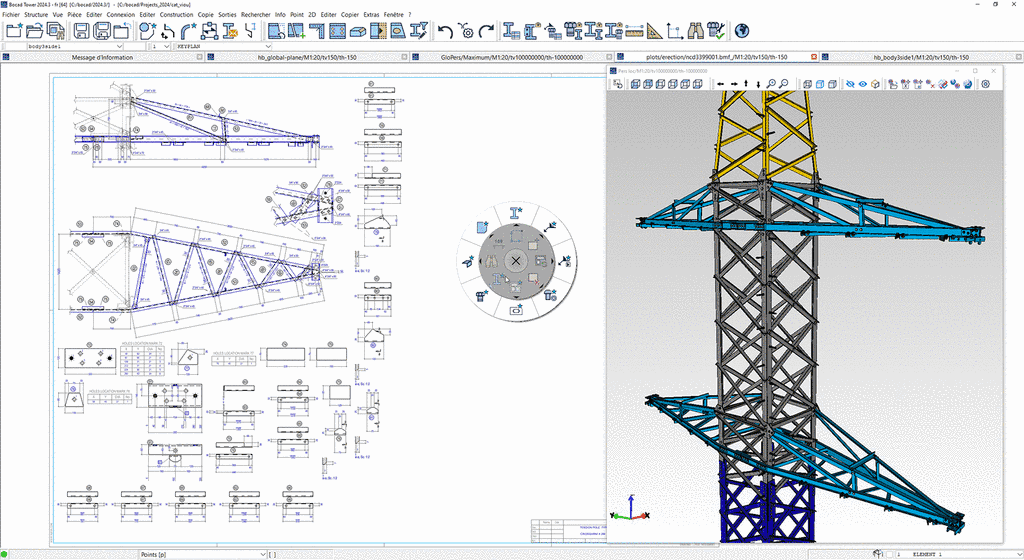

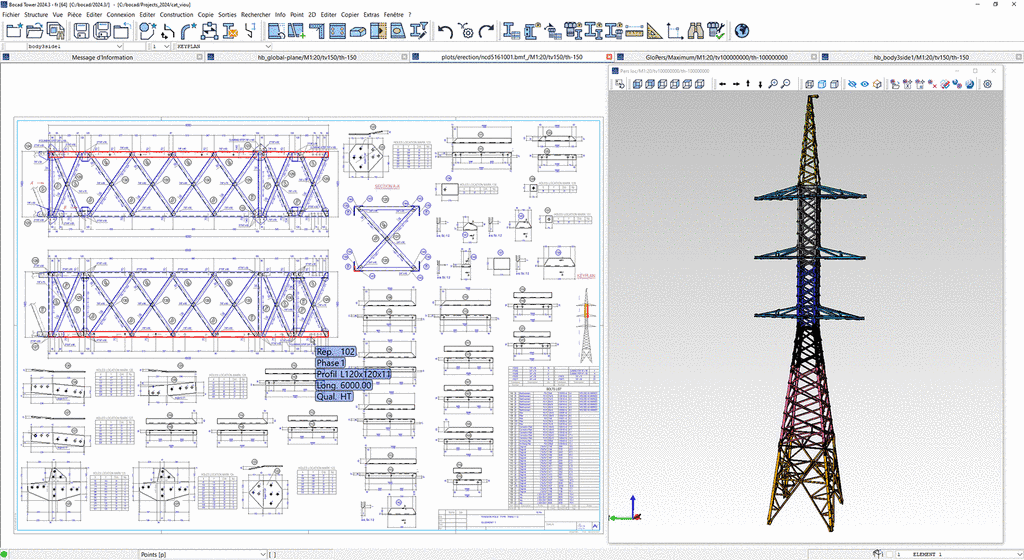

bocad Tower comprend une large bibliothèque d'outils spécifiques basés sur des règles pour modéliser les pylônes faits de cornières, de tubes et monopoles de transmission électrique, de sous-stations et de télécommunication. Il possède une capacité unique à modéliser efficacement en 3D des structures compliquées telles que les bras transversaux, les contreventements et support de plancher et est exceptionnel pour produire des livrables précis conformément aux exigences de l'industrie des pylônes dans un délai court. Il évite les retouches, optimise la quantité de matières premières et accélère la production de masse. Il est reconnu comme la référence mondiale pour le dessin 3D des pylônes.
Caractéristiques principales :
- Connexions automatiques intégrées des éléments des pylônes, prenant en compte les règles standard des pylônes.
- Bibliothèques de panneaux pouvant être personnalisées par le client en fonction de ses besoins
- Tableau de contrôle des boulons, des distances de cisaillement et des distances en fonction de la taille de la cornière et du diamètre des boulons.
- Contrôle des collisions et des distances minimales pour les profils et les boulons.
- Marquage automatique des pièces par attaches, diagonales, diagonales secondaires.
- Livrables de fabrication automatiques (dessins d'atelier, gabarits, fichiers nc, ...) spécifiques aux structures de pylônes (par exemple, en tenant compte de la longueur et de la représentation avant et après le pliage, des trous après le pliage, du pliage à chaud/à froid).
- Plans d'assemblage Vues transversales/longitudinales, en plan, ... montrant uniquement les éléments pertinents et avec la possibilité de désigner les distances entre les trous et les dimensions des trusquinage sur les membrures.
- Fonctionnalités de multiplication de la quantité de pylônes pour le prototype et la production de masse.
- Mise en barre des éléments pour optimisation des commandes de matériaux à la longueur.
- Des géométries préétablies de grille de pylônes sont disponibles.
- Membrures en étoile ou en double étoile. Eclissages bout à bout ou à recouvrement.
- Création de cornières en fonction de l'écartement minimum, maximum ou normal des boulons, ainsi que des distances de cisaillement lues automatiquement à partir de tableaux définissables par l'utilisateur.
- Vérification de la conception redondante L/R 4 mm et 5 mm.
- Sélection de panneaux automatiques, les utilisateurs n'ont qu'à spécifier les dimensions des profils en fonction de la conception.
- Pour les arêtiers et les traverses, les brides ouvertes/fermées et les plaques et angles pliés à froid/à chaud sont créés en fonction de la pente de flexion et de la surépaisseur de flexion ajoutée automatiquement. La tolérance de pliage calcule la longueur avant et après le pliage et prend en compte les trous à réaliser après le pliage.
- Les connexions standard sont créées automatiquement en spécifiant le diamètre du boulon et la quantité par diagonale. S'il n'y a pas assez d'espace pour les boulons, un gousset de la plus petite taille rectangulaire sera créé.
- Le modèle 3D de la tour peut être considéré comme un prototype. Les problèmes sont automatiquement mis en évidence.
- En cas de collision, les fonctions de coupe (CT), de coupe arrière (BC), de coupe de l'aile (CF), de coupe oblique (CO), ou meulage du talon sont à votre disposition.
- Des accessoires supplémentaires tels que des boulons à échelons, des boulons en U, des rondelles d'emballage, des dispositifs anti-escalade, etc. sont disponibles.
